Union utilizza le soluzioni WIT per il monitoring e la regolazione degli impianti tecnici fin dal 2007, quando fu installato il primo e@sy dedicato al controllo di un quadro pompe posto in una zona remota dello stabilimento.

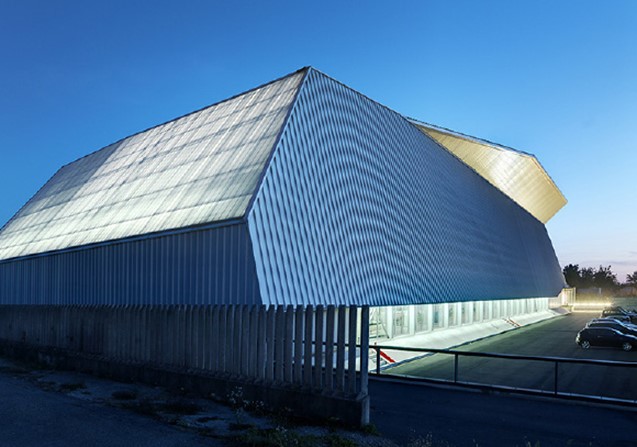

Union Industries è un importante produttore di tessuto non tessuto in prevalenza in ambito sanitario le cui unità produttive sono installate a Masserano, piccolo comune della provincia biellese.

Fino dall’inizio sono state individuate e implementate le funzionalità che le soluzioni WIT dovevano apportare:

Approfondimento: Le funzionalità Smart Building dedicate all’industria

L’attuale parco installato conta 10 Unità Locali Intelligenti (ULI) delle gamme e@sy e REDY dedicate alla regolazione al controllo degli apparati tecnici degli impianti oltre che al controllo dell’accesso delle persone alle diverse aree del sito. Un supervisore e@sy-Pilot raccoglie e centralizza le informazioni provenienti dalle ULI, garantendo la memorizzazione, la storicizzazione e l’accesso ai dati pertinenti ad ogni impianto controllato.

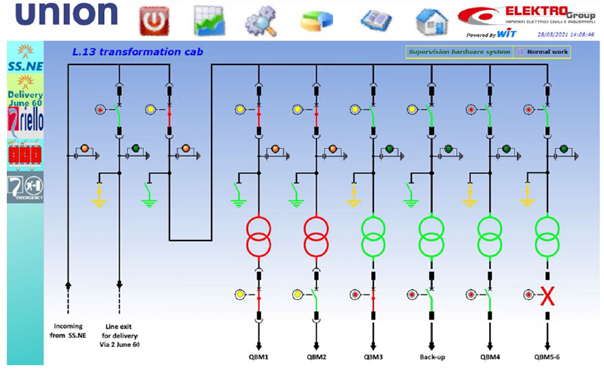

Nel quadro dell’ultimo progetto di ampliamento del 2020, Elektro Group è stata sollecitata per fornire un sistema di controllo e comando di una nuova cabina elettrica con 10 MW di potenza, installata a servizio del nuovo sito produttivo. I quadri di Media Tensione installati sono Unisec di ABB equipaggiati con interruttori VD4/P e relè di protezione REF615, mentre il Power Center di Bassa Tensione presenta interruttori ABB tutti dotati di relè elettronici di tipo EKip Touch.

Leggi anche: Una soluzione di Smart-Monitoring in un’azienda di costruzione meccaniche di alta precisione

Le protezioni principali sono dotate di doppio bus di comunicazione. Il primo bus locale (su rete RS485) è stato configurato per funzioni di controllo e comando.
Il secondo bus di comunicazione (su rete TCP/IP) è stato previsto per poter dialogare direttamente con il supervisore e@sy-Pilot, già in uso in azienda, al quale è affidato il monitoraggio e la storicizzazione dei consumi energetici.

In questo ambito la soluzione sviluppata e messa in opera dal ns. partner, con la collaborazione di ABB di Dalmine e Cabel System di Vicenza, che ha integrato il sistema di controllo nel Power Center di B.T., permette:

Il progetto prevede che il sistema principale venga alimentato da un gruppo di continuità a doppio stadio ridondante. L’Unità Centrale REDY insieme alle sue espansioni e tutto il sistema di comunicazione è a sua volta alimentato da un DC-UPS. Entrambi questi sistemi di alimentazione sono integrati nella comunicazione locale con il REDY per monitorarne lo stato operativo.
