Protocollo IEC 60870-5-104: uno standard riconosciuto!

Il protocollo IEC 60870-5-104 (alias IEC 104 o protocollo 104) è uno standard per apparecchiature e sistemi di telecontrollo, con modalità di trasmissione seriale dei dati in reti basate su TCP/IP, per il monitoraggio e il controllo di processi geograficamente diffusi.

La presenza nativa del protocollo 104 nelle Unità Centrali REDY le rende immediatamente integrabili in una architettura Client-Server con comunicazione IEC 60870-5-104.

Protocollo IEC 60870-5-104

IEC 104 un modello Client-Server in ambito automazione e SCADA

Il protocollo IEC 60870-5-104 è da diversi anni uno standard per i sistemi di telecontrollo e i sistemi SCADA.

IEC 104 è una parte della norma IEC Telecontrol Equipment and Systems Standard IEC 60870-5 che fornisce un profilo di comunicazione, basato su un modello Client-Server, per l’invio di informazioni di base tra due sistemi nell’ambito dell’elettrotecnica e dell’automazione dei sistemi.

Basato su esperienze pregresse di diversi protocolli proprietari, il protocollo IEC 60870-5 comincia a prendere forma nel 1990 quando viene pubblicata la prima sotto-parte della norma fino ad arrivare, nel 1995 alla pubblicazione della prima edizione del protocollo IEC 60870-5-101.

Bisognerà attendere fino all’anno 2000 per avere la seconda edizione che comprende anche il protocollo IEC 60870-5-104, molto simile al 101 (che prevede una comunicazione seriale) ma dedicato alla comunicazione TCP/IP.

IEC 60870-5-104, uno standard aperto che permette l’interoperabilità tra prodotti eterogenei

Fondamentalmente l’idea è quella poter inviare dati in modo affidabile dai dispositivi remoti (Controlled Stations) al master (Controlling Station) e dei comandi dal master alle periferiche.

Altro importante asse nello sviluppo del protocollo IEC 60870-5-104 è stata la preoccupazione per l’ottimizzazione della larghezza di banda, grazie alla limitazione dell’invio di messaggi non strettamente necessari. Ricordiamo che nei primi anni ’90 la larghezza di banda era piuttosto costosa e, a differenza di oggi dove diamo per scontati collegamenti Ethernet ad alta velocità, la minimizzazione del traffico sulla rete era una grande preoccupazione per il comitato di progettazione.

Ulteriore prerogativa che si voleva preservare era quella di creare uno standard aperto che permettesse l’interoperabilità tra i diversi fornitori e costruttori. Questa caratteristica è ancora oggi una delle forze del protocollo IEC 60870-5-104, ma al tempo non era una caratteristica scontata e ovvia, visto che la tendenza andava invece verso la definizione di protocolli di comunicazione proprietari.

A livello applicativo il protocollo IEC 60870-5-104 prevede una serie di caratteristiche molto specifiche che possiamo riassumere nell’elenco che segue:

  • indirizzamento degli oggetti
  • Processo e trasferimento dati
    • Sincronizzazione temporale
    • Eventi con time-stamp
    • Blocco/azzeramento dei contatori
    • Dati raggruppati e classificati
  • Controllo delle operazioni
    • Select and Execute
  • Tipo di polling
    • Periodico
    • Spontaneo

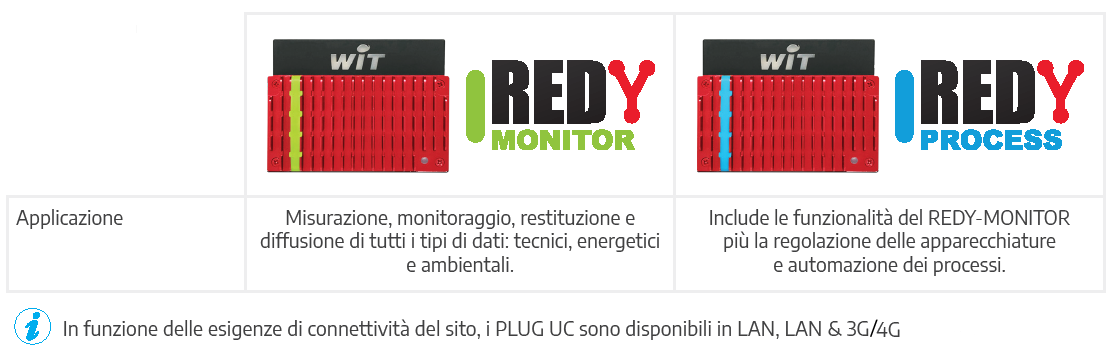

Soluzioni WIT: Monitoring e Process

La gamma REDY K7 integra nativamente il protocollo 104

Le Unità Locali Intelligenti REDY sono nativamente dotate del protocollo IEC 104 e possono facilmente, attraverso una parametrizzazione semplice ed intuitiva, essere configurati come Controlled Station in un sistema di telegestione regolato da uno SCADA (Supervisory Control And Data Acquisition) di terze parti.

Le soluzioni WIT in ambito Smart Water
